Đường ống là phần khó sửa nhất của hồ cá Koi sau khi kết cấu và chống thấm đã hoàn thiện. Một tuyến ống đặt sai cao độ, thiếu van cô lập hoặc có quá nhiều co gấp có thể làm lưu lượng suy giảm, tạo vùng lắng cặn và khiến việc bảo trì tốn kém. Vì vậy, bản vẽ đường ống phải được chốt cùng hồ, bể lọc và thiết bị trước khi đổ bê tông.
Mỗi thể tích hồ Koi sẽ có thông số ống tham khảo riêng (như ống hút mặt Ø27–60 mm, ống hút đáy Ø60–200 mm). Tuy nhiên, kích thước chuẩn cuối cùng phải được tính toán dựa trên lưu lượng nước thực tế, loại bơm/hút trọng lực, độ dài tuyến ống và các thiết bị lọc đi kèm, tránh áp dụng một cách máy móc
Sơ đồ dòng chảy cơ bản
Nước mang cặn từ hồ đi qua các tuyến hút tới ngăn lọc cơ học, sau đó qua lọc sinh học, bơm và thiết bị bổ trợ trước khi quay lại hồ. Các đầu trả nước tạo chuyển động có chủ đích để đưa cặn về vùng hút đáy và gom rác nổi về skimmer. Nếu dòng trả và dòng hút không phối hợp, công suất bơm lớn vẫn có thể để lại vùng nước chết.
| Hạng mục | Vai trò chính | Điểm cần chốt trên bản vẽ |
|---|---|---|
| Hút đáy | Thu cặn nặng và nước tầng đáy | Vị trí thấp, độ dốc đáy, tuyến riêng, van cô lập |
| Hút mặt | Thu lá, bọt và màng nổi | Hướng gió, mực nước, vị trí tránh góc khuất |
| Hút lửng | Bổ sung tuần hoàn ở hồ sâu hoặc hình phức tạp | Cao độ, lưới bảo vệ, khả năng cân bằng lưu lượng |
| Thổi luồng | Tạo dòng vòng và đẩy cặn về điểm thu | Hướng tia, cao độ, khoảng cách, van chỉnh |
| Đường bơm | Đưa nước sạch từ lọc về hồ | Cột áp, thiết bị nối tiếp, van một chiều khi cần |
| Xả cặn | Vệ sinh ngăn lọc và tuyến ống | Điểm xả an toàn, độ dốc, khả năng tiếp cận |
Sơ đồ đường ống cần được chốt đồng thời với phương án thiết kế hệ thống lọc cho hồ cá Koi để cân bằng đúng lưu lượng giữa các tuyến.
Sơ đồ dòng chảy cơ bản của Hồ Koi
Tính lưu lượng trước khi chọn đường kính ống
Công thức khảo sát ban đầu là: lưu lượng tuần hoàn Q (m³/giờ) = thể tích nước thực của hồ và bể lọc (m³) / thời gian hoàn thành một vòng tuần hoàn (giờ). Ví dụ, hệ có 15 m³ nước và giả định hoàn thành một vòng trong 1,5 giờ thì lưu lượng thực cần đạt tại đầu trả khoảng 10 m³/giờ. Con số 1,5 giờ trong ví dụ là giả định thiết kế, không phải tiêu chuẩn bắt buộc cho mọi hồ.
Sau khi xác định được lưu lượng Q, người thiết kế cần tính thêm độ ma sát giảm lưu lượng do chiều dài đường ống, số lượng co/tê nối, đường đi qua đèn UV hay thác nước. Khi chọn máy bơm, nên xem bảng thông số cột áp thực tế của bơm thay vì chỉ nhìn vào công suất tối đa ghi trên vỏ hộp.
Bảng kích thước ống tham khảo theo thể tích Hồ
| Thể tích hồ | Hút mặt tham khảo | Hút đáy tham khảo | Khuyến nghị kỹ thuật thực tế |
|---|---|---|---|
| 1–3 m³ | 1 hút mặt, cỡ Ø27, Ø34 hoặc Ø42 mm | 1 tuyến Ø60–90 mm | Phù hợp hồ nhỏ; cần chọn bơm và skimmer khớp công suất. |
| 3–8 m³ | 1 hút mặt Ø49–60 mm; ống về lọc Ø90 mm | 1 tuyến Ø90–114 mm (hoặc 2 tuyến Ø90 mm) | Nếu chạy 2 tuyến hút, bắt buộc mỗi tuyến có van khóa riêng. |
| 8–15 m³ | 2 hút mặt Ø42 mm; ống về lọc Ø90 mm | 1 hoặc nhiều tuyến Ø110–140 mm | Nên chia nhỏ thành nhiều điểm hút đáy thay vì dùng 1 ống quá to. |
| 15–25 m³ | 2 hút mặt Ø49 mm | Nhiều tuyến Ø110–140 mm độc lập | Hồ dáng dài hoặc chữ L cần bố trí nhiều vùng hút đáy riêng biệt. |
| Trên 25 m³ | Nhiều hút mặt Ø60 mm đặt theo hướng gió | Nhiều tuyến Ø110–160 mm độc lập | Bắt buộc tính toán phân bổ lưu lượng chi tiết cho từng nhánh ống. |
Lưu ý về ký hiệu đường kính ống: Ký hiệu Ø thể hiện đường kính ngoài phổ biến của ống nhựa PVC tại Việt Nam (đơn vị mm). Các thiết bị hút đáy nhập khẩu dùng chuẩn 4 inch thường vừa vặn nhất với ống Ø110–114 mm trong nước.
Các con số trên bảng là khung tham khảo kỹ thuật cơ bản. Hai hồ có cùng thể tích 15 m³ vẫn có thể dùng kích thước ống khác nhau nếu chiều dài ống, số góc cua co nối hoặc độ sâu bể lọc khác nhau.
Bố trí ống hút mặt (Skimmer)
Hút mặt nên đặt ở thành hồ, tại vị trí rác nổi có xu hướng tập trung theo hướng gió tự nhiên và hướng chảy của luồng nước. Miệng hút mặt phải nằm đúng mực nước vận hành: đặt quá cao sẽ bị hút không khí gây e-bơm, đặt quá thấp sẽ mất tác dụng thu gom màng bọt trên bề mặt.
Tùy theo thể tích và diện tích mặt nước, có thể chọn cỡ ống hút mặt từ Ø34–42 mm (hồ nhỏ) đến Ø49–60 mm (hồ lớn). Quan trọng nhất là mỗi đầu hút mặt cần có van chỉnh riêng trước khi đi vào bể lọc, kèm giỏ rác dễ tháo rửa vệ sinh.
Vị trí lắp ống hút mặt cho hồ cá Koi
Bố trí ống hút đáy và chọn kích thước
Hút đáy đặt tại điểm thấp nhất của lòng hồ. Với các hồ lớn, việc chia thành nhiều điểm hút đáy cỡ Ø110–114 mm chạy độc lập về bể lọc sẽ hiệu quả hơn nhiều so với việc dồn vào một đường ống quá lớn.
Mỗi hút đáy nên chạy độc lập về ngăn lắng hoặc lọc cơ học đầu tiên và có van cô lập tại vị trí tiếp cận được. Hạn chế nhiều co 90 độ liên tiếp; khi điều kiện cho phép, dùng co bán kính lớn hoặc hai co 45 độ. Chụp hút phải có khe đều, cố định chắc và phân bố lực hút để không kẹt cá.

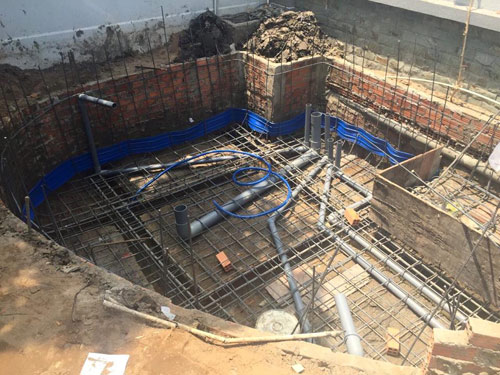

Bố trí ống hút đáy liên kết hồ Koi với bể lọc
Khi nào cần ống hút lửng
Ống hút lửng được bổ sung cho các hồ có độ sâu trên 1,2 m, hồ dáng chữ L hoặc có nhiều ngách khuất nhằm thu gom cặn lơ lửng ở tầng giữa nước..
Hút lửng nên dùng miệng xẻ rãnh hoặc lưới bảo vệ, đặt tránh vị trí cá thường nghỉ và có van riêng. Không nối hút lửng, hút mặt và hút đáy vào cùng một nhánh trước van vì sẽ không biết tuyến nào đang nhận bao nhiêu lưu lượng. Bài cũ không quy định một đường kính cố định cho hút lửng; đường kính phải được chọn từ phần lưu lượng phân bổ cho tuyến này.
Ống hút lửng thu gom cặn trong hồ cá Koi
Cách đặt ống thổi luồng hồ Koi
Đầu thổi luồng thường được đặt ở độ sâu khoảng 1/3 tính từ mặt nước xuống (ví dụ hồ sâu 1,2 m thì đặt ống cách mặt nước khoảng 0,4 m). Tuy nhiên, độ sâu này có thể điều chỉnh tùy theo thiết kế lòng hồ.
Đầu trả nên hướng gần song song với thành hồ để tạo dòng vòng chậm, đưa rác nổi về skimmer và hỗ trợ cặn đáy dịch chuyển về hút đáy. Không chĩa tia mạnh trực tiếp vào cá, cửa hút hoặc góc hẹp. Mỗi nhóm đầu trả cần van cân chỉnh; với hồ dài hoặc nhiều khoang, chia thành từng vùng thay vì nối tất cả đầu phun trên một nhánh không cân bằng.
Cách đặt ống thổi luồng tạo dòng chảy trong hồ Koi
Các bước chọn ống chuẩn xác cho hồ Koi
1. Tính chuẩn thể tích nước thực tế (bao gồm cả hồ chính + các ngăn lọc).
2. Xác định tổng lưu lượng nước cần tuần hoàn trong 1 giờ.
3. Phân bổ lưu lượng cho từng tuyến: hút đáy (chiếm khoảng 60–70%), hút mặt (20–30%), hút lửng (nếu có).
4. Chọn kích thước ống sơ bộ và kiểm tra độ giảm áp do độ dài tuyến ống và số lượng co nối.
5. Lắp đặt van điều chỉnh riêng cho tất cả các nhánh ống trước khi vào ngăn lọc.
6. Tiến hành thử kín và chạy thử nước trước khi đổ bê tông cố định.
Ví dụ áp dụng cho hồ 15 m³
Giả sử tổng nước thực của hồ và bể lọc là 15 m³, thời gian một vòng tuần hoàn được chọn để khảo sát là 1,5 giờ thì Q khoảng 10 m³/giờ. Từ bài cũ có thể lấy mốc hai hút mặt Ø42 mm với tuyến về lọc Ø90 mm; nhóm hút đáy trên 8 m³ được ghi là một hoặc nhiều tuyến Ø140–200 mm. Tuy nhiên, người thiết kế không nên chốt ngay các cỡ này.
Bước tiếp theo là chia 10 m³/giờ cho từng hút đáy, hút mặt và đầu trả; kiểm tra chiều dài từng tuyến, số co, mực nước bể lọc và khả năng nhận lưu lượng của thiết bị. Trong nhiều trường hợp, nhiều tuyến hút đáy nhỏ hơn có van riêng sẽ vận hành và vệ sinh dễ hơn một tuyến Ø140–200 mm. Ví dụ này cho thấy công thức theo thể tích giúp định hướng, nhưng không thay thế bản vẽ thủy lực.

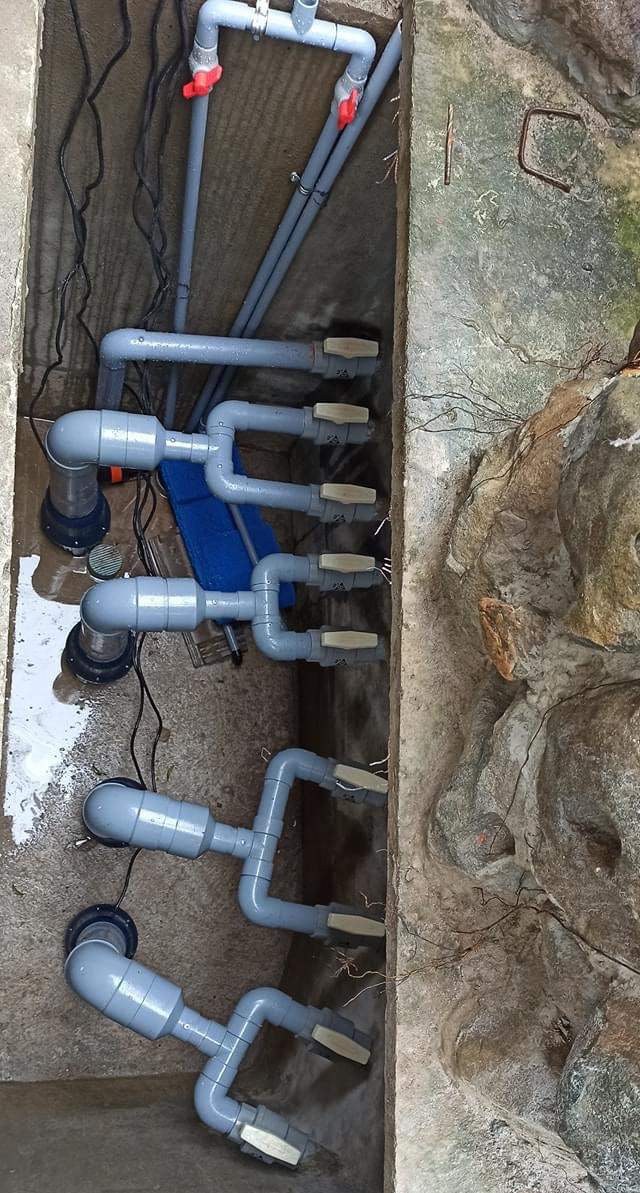

Van khớp nối và khả năng bảo trì
- Mỗi tuyến hút chính có van cô lập tại vị trí dễ thao tác.
- Bố trí khớp nối tháo nhanh trước và sau bơm hoặc thiết bị cần bảo dưỡng.
- Van một chiều chỉ lắp khi sơ đồ vận hành thực sự cần và phải có đường tiếp cận để vệ sinh.
- Đường xả cặn có độ dốc, không xả vào vị trí gây ngập hoặc ô nhiễm sân vườn.
- Đầu ống chờ được bịt kín và ghi nhãn trước khi thi công các lớp tiếp theo.
- Tuyến điện và đường ống được tách, bảo vệ theo quy định an toàn công trình.
Kiểm tra trước khi đổ bê tông
- Đối chiếu vị trí và cao độ mọi đầu hút, đầu trả với bản vẽ hoàn thiện.
- Kiểm tra độ dốc, điểm võng và số lượng co trên từng tuyến.
- Thử kín hoặc thử áp theo loại ống và tiêu chuẩn thi công áp dụng.
- Giữ áp trong thời gian yêu cầu, ghi biên bản và đánh dấu mọi mối nối.
- Chụp ảnh toàn tuyến kèm thước đo trước khi che khuất.
- Bảo vệ đầu ống để bê tông, vữa và rác không lọt vào.
- Kiểm tra khả năng mở đóng van và khoảng trống tháo bơm, UV, lọc.
Không dùng việc “bơm nước thấy chảy” thay cho thử kín. Áp lực và thời gian thử phải theo loại ống, cấp áp lực, hướng dẫn của nhà sản xuất và hồ sơ thi công; không dùng một mức áp chung cho mọi hệ. Cần xả hết khí, ghi áp đầu–cuối, kiểm tra từng mối nối và lập biên bản trước khi che khuất.
Sau hoàn thiện, chạy thử riêng từng tuyến, mở van theo từng bước và quan sát mực nước giữa hồ với bể lọc. Sau đó cân bằng hút đáy, hút mặt, hút lửng và các đầu trả; đánh dấu vị trí van vận hành bình thường để người sử dụng không phải chỉnh lại từ đầu.
Giai đoạn thử kín và chụp ảnh hoàn công là hạng mục bắt buộc trong quy trình thi công hồ cá Koi của GSPACE.
Sai lầm thường gặp
- Chọn ống theo thói quen mà không tính lưu lượng và cột áp.
- Gộp nhiều hút đáy vào một tuyến trước van nên không thể cân bằng.
- Đặt skimmer ngược hướng gió hoặc ngược dòng mặt.
- Dùng quá nhiều co gấp và chôn mối nối ở vị trí không thể tiếp cận.
- Thiếu tuyến xả cặn và khoảng trống bảo trì bơm.
- Không thử kín, không chụp ảnh hoàn công trước khi đổ bê tông.
Kết luận
Các kích thước ống tham khảo như Ø34–60 mm (hút mặt), Ø110–140 mm (hút đáy) là mốc định hướng rất tốt cho người làm hồ Koi. Tuy nhiên, việc tính toán kỹ lưu lượng, bố trí van điều phối và thử kín hệ thống trước khi thi công mới là chìa khóa đảm bảo hồ cá vận hành ổn định, nước luôn trong sạch và tiết kiệm điện năng lâu dài.
