Bản vẽ hồ cá Koi là cơ sở để thống nhất hình dáng, kích thước, cao độ, kết cấu, hệ lọc và cảnh quan trước khi thi công. Nếu hồ sơ chỉ có phối cảnh đẹp nhưng thiếu mặt bằng kỹ thuật, mặt cắt và tuyến ống, đội thi công sẽ phải quyết định nhiều chi tiết ngay tại công trường. Đây là nguyên nhân thường gặp của sai cao độ, thiếu chỗ đặt lọc, đường ống khó sửa hoặc cảnh quan che kín thiết bị.
Tùy quy mô, bộ thiết kế hồ cá Koi có thể khác nhau về số lượng bản vẽ, nhưng tối thiểu phải giúp người thi công xác định được xây ở đâu, kích thước bao nhiêu, kết cấu thế nào, nước đi theo tuyến nào và các thiết bị được bảo trì ra sao.
Bộ bản vẽ hồ cá Koi gồm mặt bằng, mặt cắt và sơ đồ kỹ thuật
Yêu cầu 1 Thể hiện hiện trạng và mặt bằng tổng thể

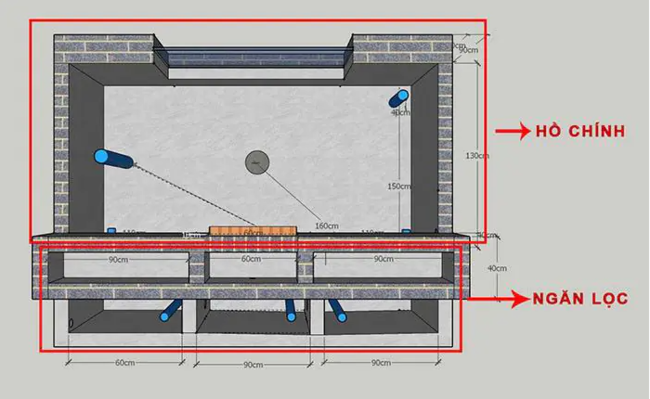

Mặt bằng hiện trạng ghi nhận ranh giới, nhà, sân, cây lớn, cao độ, công trình ngầm, nguồn điện nước và đường thoát. Trên cơ sở đó, mặt bằng đề xuất xác định hồ chính, khu lọc, thác, đá, cây, lối đi, khu ngồi cùng khoảng thao tác bảo trì.
- •Hướng và khoảng nhìn chính từ trong nhà hoặc khu vực sử dụng.
- •Khoảng cách tới móng, tường, cây lớn và hạng mục hiện hữu.
- •Vị trí khu lọc cùng đường đưa thiết bị và vật liệu lọc ra ngoài.
- •Cao độ sân và hướng thoát nước khi mưa hoặc vệ sinh hồ.
Yêu cầu 2 Ghi đủ kích thước cao độ và mặt cắt
Bản vẽ cần có kích thước dài, rộng, cao độ đáy, mực nước vận hành, cao độ thành hồ và các vị trí chuyển tiếp. Mặt cắt giúp kiểm tra độ sâu, cấu tạo đáy, mép hồ, bậc, khu lọc, lối đi và mối quan hệ với nền nhà. Không nên chỉ ghi diện tích mặt nước vì không đủ để thi công hoặc tính thể tích thực.
- •Kích thước tổng thể và kích thước định vị từng đoạn bờ hồ.
- •Cao độ đáy, mực nước, chống tràn và sàn hoàn thiện.
- •Vị trí mặt cắt qua vùng sâu, khu lọc, thác hoặc ô kính nếu có.
- •Độ dốc đáy và nguyên tắc đưa cặn về điểm thu.
Yêu cầu 3 Làm rõ kết cấu và chống thấm
Hồ sơ kết cấu phải được lập theo nền hiện trạng và tải trọng thực tế. Bản vẽ cần thể hiện nền đỡ, đáy, thành, liên kết, mạch ngừng và các vị trí xuyên ống. Kích thước cấu kiện không nên sao chép từ hồ khác khi điều kiện địa chất, vị trí và tải trọng khác nhau.
Chi tiết chống thấm hồ cá Koi phải làm rõ lớp nền, góc giao, cổ ống, khe thi công và lớp hoàn thiện. Những điểm này cần được kiểm tra trước khi ốp đá hoặc che kín.

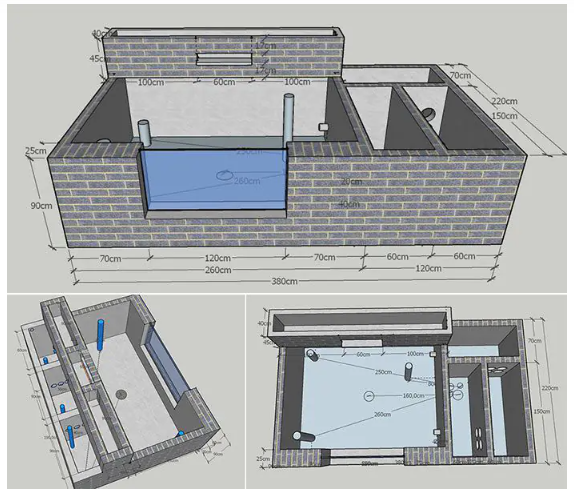

Mặt cắt thể hiện cao độ kết cấu và lớp chống thấm hồ Koi
Yêu cầu 4 Thể hiện đầy đủ hệ lọc và đường ống
Bản vẽ hệ thống lọc hồ cá Koi cần thể hiện hướng nước từ hồ chính về lọc, qua các giai đoạn xử lý rồi bơm trả lại hồ. Khu lọc phải có kích thước, cao độ, nắp mở, đường xả cặn và khoảng thao tác.
Sơ đồ cách đi đường ống hồ cá Koi phải chỉ rõ hút đáy, hút mặt, đầu trả, cấp bù, xả, chống tràn, van khóa và các tuyến đi qua kết cấu. Mỗi tuyến cần được nhận biết để thử kín, nghiệm thu và sửa chữa về sau.
- •Không gộp nhiều tuyến hút trước van khi cần kiểm soát riêng lưu lượng.
- •Đặt van và đầu nối ở vị trí có thể tiếp cận sau hoàn thiện.
- •Bảo vệ đầu ống trong quá trình thi công để tránh đất và vữa lọt vào.
- •Lưu ảnh và sơ đồ hoàn công trước khi che kín đường ống âm.
Yêu cầu 5 Đồng bộ điện cảnh quan và bảo trì
Tủ điện, nguồn cấp bơm, sục khí, UV, đèn và thiết bị bảo vệ phải được bố trí phù hợp môi trường ẩm. Mặt bằng cảnh quan cần thể hiện đá, cây, thác, sàn và chiếu sáng nhưng không được cản nắp lọc, van, đường xả hoặc lối cứu hộ cá.
- •Tách rõ thiết bị vận hành liên tục và thiết bị cảnh quan theo nhu cầu.
- •Giữ vị trí ngắt điện thuận tiện khi bảo trì hoặc có sự cố.
- •Không dùng đá hoặc sàn cố định che kín toàn bộ nắp khu lọc.
- •Bố trí bề mặt chống trơn và thoát nước quanh mép hồ.
Sơ đồ đường ống, thiết bị lọc và tuyến điện của hồ Koi
Bộ hồ sơ nên có trước khi thi công
- •Mặt bằng hiện trạng và mặt bằng bố trí tổng thể.
- •Mặt bằng định vị kích thước, cao độ và mực nước.
- •Các mặt cắt quan trọng của hồ, khu lọc và hạng mục đặc biệt.
- •Chi tiết kết cấu và chống thấm tại góc, khe và cổ ống.
- •Sơ đồ hút đáy, hút mặt, đường trả, cấp, xả và chống tràn.
- •Bố trí bể lọc, bơm, sục khí, UV và vật liệu lọc nếu sử dụng.
- •Sơ đồ điện cùng thiết bị bảo vệ.
- •Mặt bằng cây, đá, thác, sàn, đèn và lối bảo trì.
- •Phối cảnh 3D để kiểm tra tỷ lệ và vật liệu, không thay thế bản vẽ kỹ thuật.
Cách kiểm tra bản vẽ trước khi phát hành
Trước khi chuyển cho đội thi công, kiến trúc, kết cấu, nước, điện và cảnh quan phải được rà cùng một bộ hồ sơ. Mọi thay đổi về hình dáng, độ sâu, khu lọc hoặc thác đều cần cập nhật lại các bản vẽ liên quan. Không nên sửa riêng một mặt bằng rồi để mặt cắt và sơ đồ ống giữ thông số cũ.
- •Kích thước trên mặt bằng khớp với mặt cắt và phối cảnh.
- •Cao độ chống tràn khớp cao độ sân cùng tuyến thoát nước.
- •Khu lọc đủ chỗ mở nắp, xả cặn và thay thiết bị.
- •Ống xuyên thành được phối hợp với kết cấu và chống thấm.
- •Thiết bị có nguồn điện, vị trí bảo vệ và lối kiểm tra.
Triển khai và lưu hồ sơ hoàn công
Trong quá trình thi công hồ cá Koi, các hạng mục bị che kín phải được nghiệm thu theo từng giai đoạn. Khi có thay đổi tại công trường, vị trí ống, van, thiết bị và cao độ cần được cập nhật vào hồ sơ hoàn công để phục vụ vận hành và sửa chữa.
Kiểm tra bản vẽ và hiện trạng trước khi thi công hồ Koi
Kết luận
Một bộ bản vẽ hồ cá Koi đạt yêu cầu phải giúp đội thi công hiểu rõ cả phần nhìn thấy và phần kỹ thuật bị che kín. Năm nhóm thông tin quan trọng gồm hiện trạng và mặt bằng, kích thước cùng mặt cắt, kết cấu và chống thấm, hệ lọc cùng đường ống, điện cảnh quan và bảo trì. Phối cảnh đẹp chỉ có giá trị khi các nội dung này đã được phối hợp thành hồ sơ có thể thi công.
